台达UPS解决方案支持某省高速公路信息化建设

应急安全在线    2017-03-06  来源:中华工控网 字体【
H3C 多媒体视讯

   项目背景

  近年来,在国家政策的大力推动下,高速公路行业迎来了飞速发展。《国家公路网规划(2013年-2030 年)》统筹规划全国高速公路建设,中部某省高速公路网规划了5 条南北走向的交通大动脉、“四纵六横八射”公路网主骨架以及对接海西经济区、长株潭城市群、珠三角地区的快速出省通道。在该省高速公路的建设当中,台达提供的UPS 解决方案为多条高速公路的信息化系统提供了可靠的电力保障。

  项目方案

  高速公路信息化系统属于机电工程类,其涵盖的工程系统非常广泛,涉及监控系统、通信系统、收费系统、隧道机电系统、管道工程等若干子系统。高速公路信息化系统对UPS的需求,容量段从1kVA-80kVA不等,应用场景划分涵盖如下(图一):

  图一  UPS在高速公路的应用场景

  在UPS功率段需求上,10kVA及其以下功率段多为单进单出,15kVA(含)至20kVA(含)功率段多为三进单出,超过20kVA则多为三进三出。部分项目也会采用模块化UPS方案,对UPS的性能参数指标要求较高,数量从一台至数十台不等,需提供后备延时时间1-2小时。

  台达在该高速公路建设中,提供了多种不同的UPS方案,应用在多条高速的信息化系统。各子系统采用的UPS方案包括:

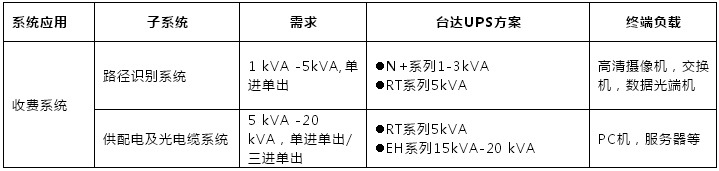

  1.收费系统:主要应用在路径识别系统、供配电系统,具体配置方案如下(表一):

表一 台达UPS在高速收费系统的配置方案

  2.监控系统:主要应用在监控设备供电系统,具体配置方案如下(表二):

表二 台达UPS在高速监控系统的配置方案

  3.隧道机电系统:主要应用在隧道变电所系统,具体配置方案如下(表三):

表三 台达UPS在高速隧道机电系统的配置方案

  以上所采用的台达UPS产品,分别具有如下明显优势:

   lN+系列:为单相不间断电源系统,采用双转换在线式拓扑结构,可提供稳定与可靠的正弦波电源。其领先业界的产品优势可为用户创造更多效益:输出功率因子达0.9,整机效率最高达93%,不但能让用户的电子设备享有安全的电源保障,还能降低运营成本。此外,N 1-3kVA系列采用LCD面板,显示更为直观,管理更为容易。其紧凑的设计让占地面积更小,并可采用外置电池组,根据需求提供延长的备援时间,可为工作站等关键应用提供安全的电力保障。

    .RT系列:是纯在线式双变换拓扑结构,提供高功率密度、高输入功率因子与低电流谐波的优异特性。专为数据中心设计的标准19”机架式UPS,同时也可以提供直立式安装。无须额外加装硬件,便可以达到1+1并联冗余的功能,为数据中心、服务器、网络设备等提供高可靠的稳定电源。

    .EH系列:是纯在线式不间断电源系统,配备三相四路输入和单相输出,不但能满足负载需求,还可以简化UPS配电。EH系列采用在线双转换拓扑设计,可使输出功率与所有输入异常彻底隔离。由于采用双路输入设计,EH系列支持不同的输入电源来源,多达四台UPS直接并联,而无需增加硬件。即使单个UPS发生故障,也不会影响负载供电,能确保更高可靠性,为重要负载提供保护。

   .HPH系列:自从推出后就屡获青睐,已经获得包括:中国国际工业博览会“银奖产品”称号,专业网站IT 168颁发的“年度产品奖”和印度的SME Channel Connect Awards获颁“最具能效 UPS 奖”等。其输出功率因数高达1.0,具备三电平IGBT拓扑技术,可发挥96%的AC-AC效率及99%的节能模式效率;宽广输入电压范围、关键组件冗余,以及出色的前方维修便利性,提供高度系统可用性,是客户达成总拥有成本 (Total Cost of Ownership, TCO)优化的理想解决方案。

   .海福HIFT系列:采用N+X架构设计的高智能容错UPS,可按需配置可靠度等级,满足不断变化的负载需求。系统可随需扩容,具备最短系统修复时间能力的高可靠、高可用的智能UPS系统。同时,海福HIFT模块化UPS的功率范围从20kVA一直到480kVA,在该功率段范围内,海福HIFT有24个不同功率容量的产品,能为客户提供丰富选择。在运维方面,相比传统机型MTTR(平均修复时间)超过2小时,海福HIFT模块化UPS小于30分钟,为用户的高效运维提供了保证。

  项目总结

  台达提供单相、三相、在线式与脱机式全系列UPS产品及管理软件,客户可据其应用需求,选取适合的不间断电源系统,维持其营运的无缝运作。所有产品均具备高节能的整机效率、高可靠度的冗余设计、高效的输出入功率因子、高弹性的扩容方式和低总拥有成本。

  在该省高速公路信息化建设项目中,台达UPS方案除了满足用户提出的高可靠度、高效率和低TCO的需求外,台达集团-中达电通遍布全国的技术服务网点,更可快速响应,为高速行业用户提供专业的技术支持。
