◆ 调度/会议终端（vc3-6010）

调度终端（vc3-6010）主要作用，是在综合视频交换机（vc3-6100）的控制下，将本地图像、语音信息进行压缩编码（MPEG4）等处理后发送出去；同时将收到的各种信息进行解码等处理还原成图像、语音，并实现以指挥调度为主的各种系统功能。

◆ 监控终端（vc3-6020）

监控终端（vc3-6020）主要作用，是在综合视频交换机（vc3-6100）的控制下，将本地图像、语音信息进行压缩编码（MPEG4）等处理后发送出去，同时接收网络传来的各种控制信令去控制云台与摄像机。

 　　◆ 浏览终端（vc3-6030）

浏览终端（vc3-6030）是由软件实现的，即在普通PC安装上华纬讯公司的浏览终端（vc3-6030）软件构成。

浏览终端（vc3-6030）主要作用，是在综合视频交换机（vc3-6100）的控制下，将收到的图像信息进行解码（MPEG4）等处理还原成图像，并实现以浏览监控点图像为主的各种系统功能。

 　　◆ 电视墙服务器(vc3-6200)

电视墙服务器(vc3-6200)在综合视频交换机（vc3-6100）的控制下接收网络传来的多路视频码流（MPEG4）并经解码还原成多路视频信号输出到电视墙上。

 　　◆ 录像服务器(vc3-6300)

在综合视频交换机（vc3-6100）的控制下，根据用户需求将网络上传来的多路视频码流以文件形式记录在硬盘上。根据用户授权级别情况，供用户查询与回放。

◆ 无线视频接入设备(vc3-6800)

无线移动视频接入系统（VC3-6800）由无线移动视频发射机（VC3-6810）、无线移动视频接收机（VC3-6820）组成。该系统具有强大的非视距传送音、视信号的能力，通常在城市环境有效通信距离可达2-3公里，能有效解决最后几公里无线图像传输问题。

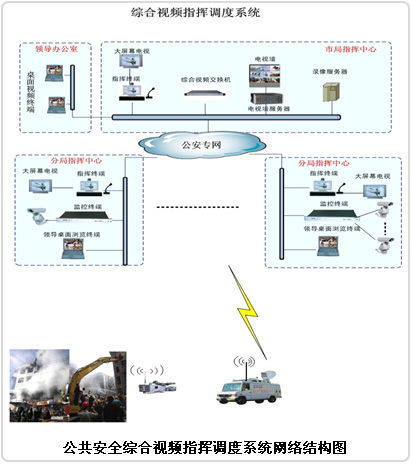

公共安全综合视频指挥调度系统解决方案的网络结构图如下：  　　　　　　　　　　　

3、系统配置及说明

市公安局指挥中心：配置1台综合视频交换机（vc3-6100）；配置1台指挥终端（vc3-6010）、2只麦克、2台一体化摄像机，同时可根据需要配置浏览终端（vc3-6040）软件数量、电视墙服务器、录像服务器及相关视频显示设备。

各分局指挥中心：配置1台视频指挥终端（vc3-6010）、1只麦克、1台一体化摄像机，同时可根据需要配置浏览终端（vc3-6040）软件数量、电视墙服务器及相关视频显示设备。根据分局现有监控网络情况，配置相应数量的监控终端（vc3-6020）和摄像机。

移动指挥车：在移动指挥车配置1台视频指挥终端（vc3-6010）和一套无线视频接入设备（vc3-6800）。
