区域性集中供热是国家大力推广的节能和环保措施，是今后供热的发展方向，它具有热效率高、节能、污染小、供热效果好等优点，一般采用热电厂的余热。热网监控系统是专为热网调度自动化而设计的，它集人机界面、数据库管理、计算机网络、远程数据通讯、过程控制和信号检测等先进技术于一体，是区域供热实现现代化管理的一个重要标志。

　　系统目标：可将现场的运行数据、报警信号实时的传送到监控中心，监控中心下达控制指令指导热力站运行并将预测热负荷经通信网络传至热源控制中心，指挥生产满足按需供热的要求，从而达到全网的优化运行、节能降耗的目的，并且实现热力站运行的无人值守。

　　系统结构：由监控中心、远程终端控制站、通讯终端三大部分组成。

　　1、监控中心：、监控系统为B/S（浏览器/服务器）结构。由操作员站、工程师站、服务器和系统外设等经网络设备交换机连接起来构成一个厂级局域网。实现实时监测热网运行状态，运行参数的设定，负荷预测，运行分析以及调度热源实现全网的供热均衡，运行分析和参数等功能；

　　2、远程终端控制站：由具有测控功能的可编程控制器（PLC）组成。它通过与其相连接的现场仪表和执行机构完成对热力站的数据采集、控制和调节等任务。

　　3.通讯终端：是整个热网监控系统联络的枢纽，可采用四信F2103 GPRS IP MODEM作为无线通信终端，安装在各个换热站、热源、管道监控节点，使通信网络系统形成一个统一的整体。

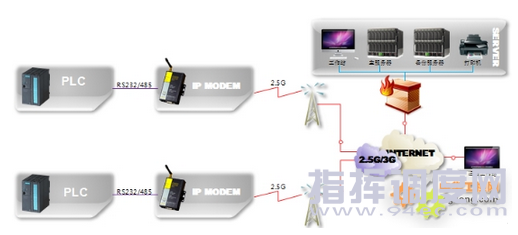

　　网络拓扑图如下：

　　各站点控制器通过各四信F2103 GPRS IP MODEM连接到监控中心服务器，F2103 通过软件配置监控中心的IP及端口后自动工作。与多个分布式站点监测可实现无线组网。四信F2103 GPRS IP MODEM在本系统中是监控中心服务器与PLC之间的数据传输的桥梁，它使控制器获得的电网参数通过GPRS网络发送到计算机服务器，实现数据无线长距离数据传输功能。

　　 产品链接：

　　四信F2103 GPRS IP MODEM

　　◆采用高性能嵌入式处理器，以实时操作系统为软件支撑平台，内嵌自主知识产权的TCP/IP协议栈；

　　◆为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换的虚拟专用网络；

　　◆针对网络流量控制的用户，产品支持语音，短信，数据触发上线以及超时自动断线的功能；

　　◆同时也支持双数据中心备份，以及多数据中心同步接收数据等功能；

　　◆已广泛应用于金融，水利，环保，电力，邮政，气象等行业；
