大唐高鸿:矿山行业IP语音多媒体调度系统

应急安全在线    作者:大唐高鸿 侯峰  2012-09-21  来源:指挥调度网 字体【
H3C 多媒体视讯

  2012年9月18日 – 9月22号,北京通信展上大唐高鸿基于多年矿山行业产品及系统研发积累、项目实施经验,面向矿山行业市场将全系列基于NGN架构的IP多媒体调度产品及系统解决方案。

  近年来煤矿安全生产已经成为我国经济发展中的热点和难点问题,人们对煤矿安全给予了越来越高的关注。政府对煤矿安全生产投入了巨额资金加强煤矿安全生产系统的建设,同时在政策及法规上均不断进行修正以期从监管的角度保证安全生产系统的安装到位及有效应用。因此,综合运用当前各种多媒体信息技术提高煤矿的生产安全已经迫在眉睫。从煤矿安全生产系统的应用统筹分析来看,现代化的煤矿生产应该是人员、物资、设备等各种要素相互作用的复杂过程。在生产安全管理层面,极为重要的环节就是生产调度指挥和例行会议。通常情况下,煤矿依靠面对面的会议形式来完成诸如交接班、生产讲评、工作总结等人员交互性内容,通过调度指挥系统实时进行生产调度指挥及应急救援指挥。从对涉及到安全的设备和场所进行监控的层面,例如煤矿的绞车房、风机房、仓库、井口、巷道等事关生产安全的重点部位需要不间断的动态监视。但在以往煤矿生产应用中是通过两套或多套独立的系统来实现上述功能。因此,系统间存在着兼容性差、共享性差、重复投资、操作复杂等诸多缺陷。由此可见,综合运用音频、视频通信系统已经成为当前安全生产建设的关键。为此,大唐高鸿公司推出了集语音调度、视频调度、视频会议、视频监控和桌面触摸屏多媒体调度台的整体解决方案,为煤矿企业的安全生产提供“四合一”的整体解决方案。

  1) 日常生产调度和应急指挥调度系统融合

  建立统一的音、视频指挥调度系统,实现具有单向远程视频监控及音、视频双向交互视频指挥调度平台。实现了日常生产指挥调度和可视化应急指挥调度的下达和下级信息的统一获取。

  2) 实现系统视频接入数字化

  视频指挥调度系统具有视频监控系统接入能力,实现了对监控点的可视和可控,实现对重要目标、重要场所、危险地段进行动态监视,同时结合预案功能快速响应所出现的各种安全事故,及时消除事故隐患、避免次生事故、降低事故危害。

  3) 实现分级指挥调度

  用户可根据自身隶属关系进行灵活的级别管理,实现指挥权、监视权和控制权的管理配置,满足各级部门建立有效的指挥调度关系。

  4) 提供图像信息接口

  系统可提供与其他应急指挥平台的图像信息接口,满足其他系统的图像调用和接入。

 系统架构:

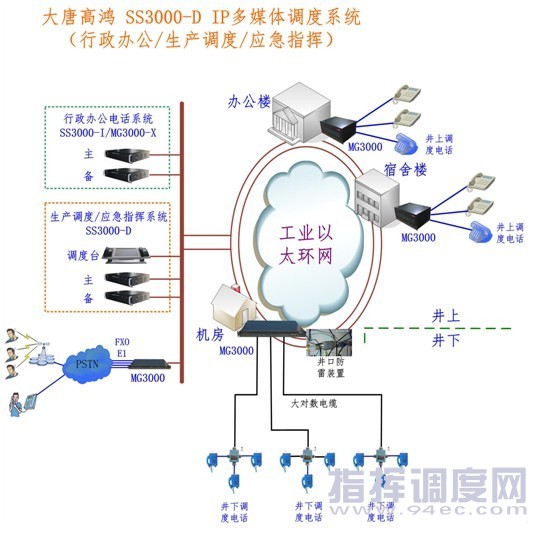

大唐高鸿多媒体指挥调度系统SS3000-D 煤炭行业解决方案从结构上与目前煤矿生产管理体系和生产管理组织结构基本吻合,可部署在局生产调度中心、矿生产调度中心以及矿井各工作面。因此,SS3000-D 煤炭行业解决方案系统分为核心控制子系统、各级控制中心子系统和前端音、视频终端子系统,系统结构如下图:

  1) 核心控制系统

 核心控制系统由SS3000-D多媒体指挥调度系统的软交换控制模块、视频控制模块及多媒体综合控制模块共同组成,该核心控制系统可在局级和矿级调度中心同时部署或选择部署,多套系统间通过IP中继方式实现互通,其主要实现功能如下:

  完成系统管理功能;

  完成音视频信令和控制信息交换;

  完成音视频媒体信息交换;

  实现本地及远程音视频指挥调度;

  实现本地及远程视频会议;

  实现本地及远程视频浏览;

  实现本地及远程音视频录音及录像;

  实现音视频与报警联动等功能。

  2) 各级控制中心系统

  各级控制中心系统由指挥调度终端(多媒体调度台)、音视频输入输出设备(摄像机、话筒、电视墙、视频矩阵、音箱等)等组成,部署在各级生产调度中心。其主要实现功能如下:

  各级生产调度中心通过指挥调度终端进行音视频双向沟通;

  各级生产调度中心根据权限进行视频监控;

  进行多方视频会议,会议中可将所需任意监控点视频接入会议室;

  根据需要进行音视频录音和录像;

  根据调度中心的业务需求,增加视频矩阵、电视墙或大屏幕系统构建多媒体调度指挥中心。

  3) 前端音、视频终端系统

  前端音、视频终端系统由矿下IP电话交换机、IP扩播设备、视频采集设备(摄像机、云台、防护罩等)、防爆电话等设备组成,部署在各生产调度点及视频监控点。其主要实现功能如下:

  实现生产调度点音频接入;

  实现现场视频采集并上传生产调度中心;

  实现音视频会议点接入。

  系统特点:

  应急工作与日常检查相结合,做到平战结合,预防为主;

  全景信息的采集,专家信息库的完善,应急预案的丰富,隐患告警的只能报警。做到“早发现、早预防、早处置、早杜绝”;

  提供及时、高效、便捷的日常安全检查手段,减少日常安全检查和防范的工作量,提高日常安全工作的效率,降低安全生产隐患的概率,真正实现安全工作的“日常化、便捷化、交互化、贯穿化、制度化、平面化;安全信息的流动的“多方位、多层面、多岗位、多部门”;隐患告警的“多点化、冗余化、联动化”;
  行调合一:这套系统即可以在平时作为行政办公使用,也可以随时通过调度台使用调度指挥功能。系统中把办公领域、以及PSTN 网络通过企业信息化平台进行了有效整合,在更大范围实现协同指挥调度;

  广播扩音功能:配合专门的扩音终端,可以在调度台上发起广播,受控终端可以自动接通。通过该功能,调度人员可以快速下达指令、以及紧急情况的通知;

  快速启动应预案:通过预先设定的预案成员,在遇到紧急情况先,可以通过启动预案快速召集相关人员对紧急情况进行处理;

  组呼与会议功能:使用调度台可以快速发起组呼、召开电话会议,会议成员即可以预先设定,也可以临时进行指定。通过中继网关,可以和手机、固定电话互联互通;使调度人员、作业人员使用任何一种通信设备均可以加入到调度会议中,满足处理突发任务等情况下的通信需求;

  实时视频监控:如果系统中安装了视频采集终端,调度台可以通过接口与视频终端实现联动,查看现场实时视频,增加对作业现场态势的了解,便于随时调整指挥调度策略;

  视频会议功能:可为用户提供视频会议功能,并可将视频监控图像接入会议室,从而为视频会议的召开提供实时的现场图像资源。

    系统功能:

  1)生产调度指挥功能

  借助于SS3000-D多媒体指挥调度系统提供的多种级别和权限设置。上级管理者通过指挥调度终端可以向下级发布指挥和调度命令,各级部门、领导与下属之间可实时进行音、视频信息的双向交流,可实现点对点调度指挥、点对多点调度指挥等多种指挥调度手段。可根据规模和业务划分在系统中设定多个调度组,每个调度组可设定多个调度台的应用方式。系统调度员可调用和监视任意监控点的图像,并可广播该图像;多组多台配属时调度员可同时调用任意监控点的图像;可将被调度点灵活编组;可显示任意联动报警点的图像;调度员可对多个调度点进行语音广播或及时召开会议。

  2)音、视频会议功能

  可根据需要适时召开音频或视频会议,实现交班会、生产会、总结会等各种会议,进行多点多方双向音视频交流互动。会议主席可以设定多个例会,每个例会包含固定的成员或根据需要即时添加成员,主席可以对各个会场进行管理控制,并可广播某一分会场,也可根据需要合并多个会议室。

  3)生产过程视频监控功能

  局指挥中心可对各下属煤矿指挥中心及各矿井等进行视频监视。可实现现场画面灵活切换、对远端摄像机云台进行遥控,方便地组合显示多路视频画面等。

各矿指挥中心对本单位辖区进行视频监视。可实现现场画面灵活切换、对远端摄像云台遥控,方便地组合显示多路视频画面等功能。

(本站原创,厂方供稿。未经授权不得转载,转载敬请注明来源:“指挥调度网”,如需转载,请注明来源和作者,谢谢合作!)
